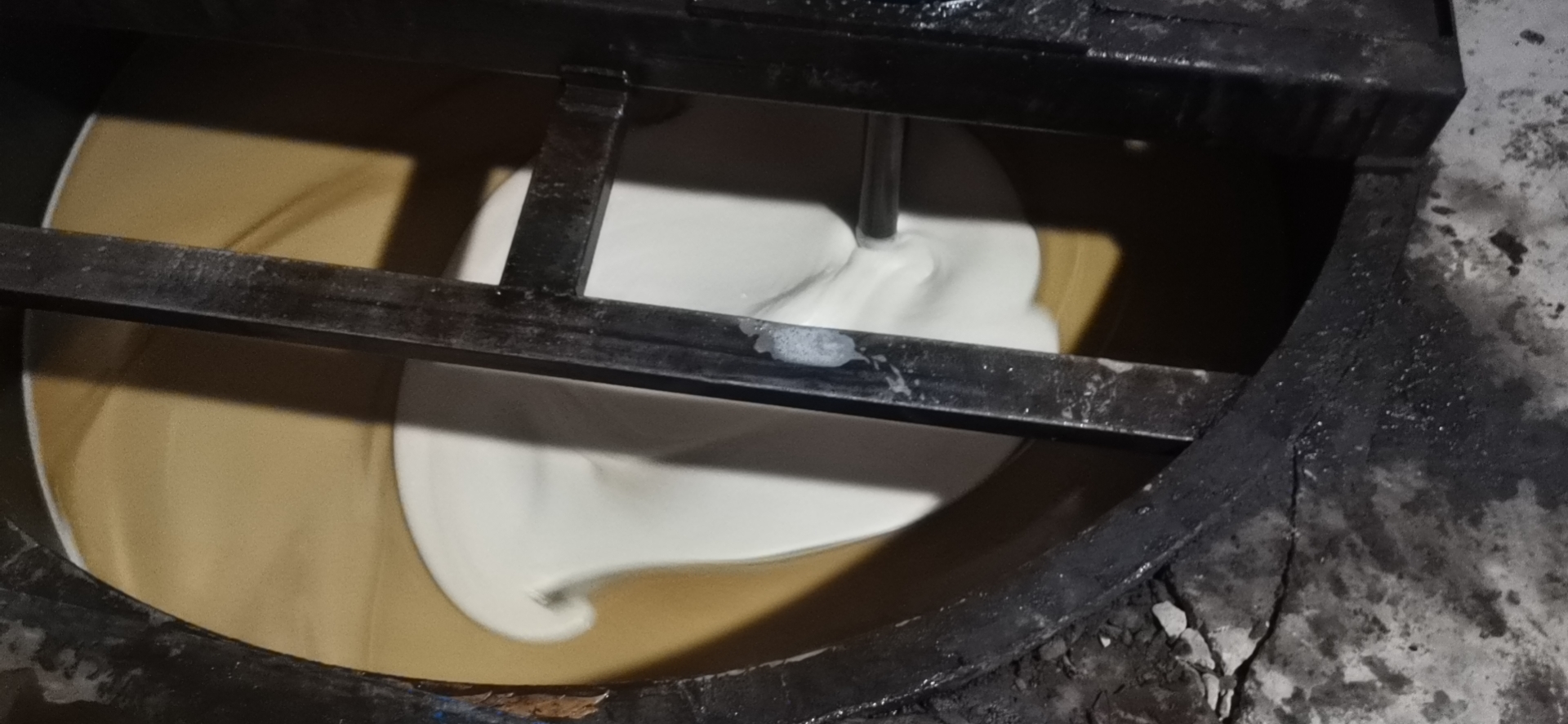

其實(shí)這個(gè)料在運(yùn)輸跟儲(chǔ)存過程當(dāng)中已經(jīng)出現(xiàn)了問題，由于高溫導(dǎo)致它的組合料里面的物理發(fā)泡劑有汽化的現(xiàn)象，它與組合料里面已經(jīng)氣化了分層，導(dǎo)致你的整個(gè)組合料的體系里面已經(jīng)不均勻了。因此它發(fā)出來以后的話，就是說不穩(wěn)定啊，如果說是那個(gè)發(fā)泡劑多的地方呢，它就密度小，發(fā)泡劑少的地方呢，就密度大，包括催化劑也影響它的那個(gè)速度的快慢，所以整體都不穩(wěn)定了，這個(gè)主要是由于高溫引起的。
你要徹底解決這個(gè)問題的話，首先要把它放在冷房里面降溫，把它降到25度以下，降溫以后呢，就是說是泡沫也沉淀了，也基本上沒有了，然后把它再攪拌，為什么要攪拌呢？他氣換了以后的話，他的發(fā)泡機(jī)就浮在你的料的上面了，攪拌以后重新要他融入整個(gè)體系里面。然后呢，再到那個(gè)發(fā)泡機(jī)那個(gè)地方呢，仍然需要發(fā)泡機(jī)的，那發(fā)泡機(jī)上面仍然還需要降溫，知道吧，這是一個(gè)基本的一個(gè)要求，也是它的一個(gè)基本條件，溫度高了以后就有問題。
本條回復(fù)來自
人物專訪
一月熱帖排行(
)
